　構造くん4は2次元の構造解析（変位、応力）アプリケーションです。「構造くん4」は操作が簡単ですぐに結果を得ることができます。まずは、試用してみて確認して下さい。
　下の図は底を拘束したボックスカルバートに下向け分布荷重を作用させた時の変形と応力分布を示したものです。

項目	内容
○線形解析	・材料、形状線形での変位、応力解析。
○温度分布による熱変形解析	・節点毎に温度を指定出来ます。
○幾何学的非線形解析	・大きく変形する部材の解析が可能。・周囲を拘束された板の面外変形が正確に求められます。
○材料非線形解析	・不良解析に使えます。
○軸対称モデルの解析	・円筒形状が取り扱えます。・荷重として遠心力も可。

<動作環境_OS>
Windows 7以降
<サポートサービス>
　立ち上げ時の問い合わせにつきましては、メール、FAX、電話でお寄せ下さい。

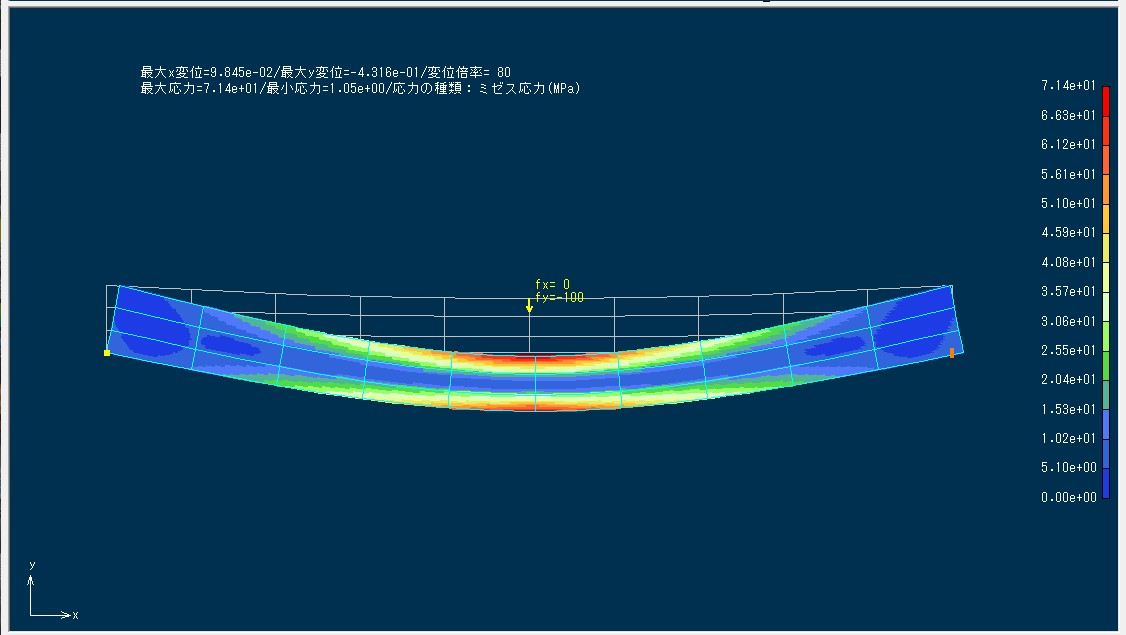

■解析例
例1＿Ｕ字溝の側面圧力による変形
○荷重：両側面から圧力を設定
○モデルの種類：平面応力
○材質：コンクリート
結果：ミゼス応力分布を変形図と共に表示。（曲げの根本に応力集中が生じています。）
（クリックにて大きく表示。）
　　　　　

例2＿ゴムフックの大変形（右上を固定し、フック先端を100Ｎの力で右方向に引っ張る）
○解析の種類：形状非線形解析
○モデルの種類：平面応力
○材質：ゴム
結果：ミゼス応力分布を変形図と共に表示。（元の形状と大きく変わっています。）
（クリックにて大きく表示。）
　　　　　

■仕様
　　　　　

○解析の種類	・線形解析・形状非線形解析・材料非線形解析
○モデルの種類	・平面応力・平面ひずみ・軸対称
○要素の種類	・四角形2次要素・三角形2次要素
○材料の種類	・線形・材料非線形・直交異方性
○解析規模	・最大節点数　3000 ・最大要素数　3000
○荷重の種類	・集中荷重・圧力・分布荷重・自重・遠心力・温度荷重
○拘束の種類	・固定・斜面拘束・強制変位・ばね支持
○結果表示の内容	・変位・応力　主応力1,2,3、ｘ応力、ｙ応力、　せん断応力、ミゼス応力・ひずみ　主ひずみ1,2,3、ｘひずみ、ｙひずみ　zひずみ、せん断ひずみ
○結果表示の形態	・変形図・変形アニメーション・応力分布図・ひずみ分布図・主応力線図

■その他

■試用制限項目

・モデル作成、保存が出来ます。
・計算実行は出来ません。
　ご自分で解析した結果を見ることが出来ます。
